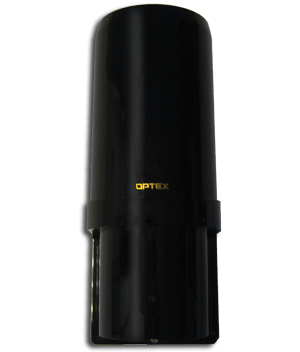

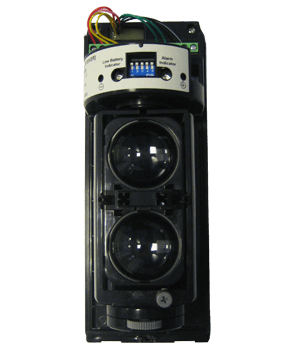

Barrera de infrarrojos OPTEX vía radio AX-100TFR / AX-200TFR

Descripción de la solución perimetral:

Barreras IR activas OPTEX vía radio de 2 haces y con 4 canales de frecuencia, para protección perimetral, con alcances máximos de 30 ó 60m según el modelo. Permiten el montaje en columna, poste o pared.

En instalaciones residenciales, comerciales e industriales, la serie AX-TFR ofrece la fiabilidad y flexibilidad necesarias en entornos inestables y en continuo cambio. Están especialmente indicadas para aplicaciones de despliegue rápido (como puede ser campamentos militares, recintos temporales, andamios, …)

Con la serie AX-TFR resultan innecesarias las caras tiradas de cable y las obras, permitiendo a los instaladores ahorrar tiempo y dinero.

Para más información, puede consultar más abajo el apartado Características.

Referencia de Sensor de Seguridad Perimetral Bunker:

AX-100TFR / AX-200TFR

Características de Solución Perimetral Bunker:

Alcance según modelo:
AX-100TFR: 30 m.
AX-100TFR: 60 m..
Selección de canales: 4 Canales seleccionables para evitar el solapamiento de haces.
Alimentación / Consumo: Baterías litio LSH20 SAFT de 3,6 V 13.0Ah (NO INCLUIDAS). Transmisor 2 uds. (vida baterías aprox 3 años).** Receptor 2 uds. (vida baterías aprox 5 años).**
Descalificación ambiental: No.
Transmisor vía radio no incluido. Necesarios transmisores para 2 señales en EMISOR (tamper y baja batería), y 2 señales en RECEPTOR (alarma, tamper y baja batería).
Angulo de alineación: +/- 90º horizontal, +/- 5º vertical.
Protección IP 55.

**El uso de otras baterías no recomendadas puede hacer que los tiempos aprox. de duración de la batería se vean reducidos.

TRANSMISIÓN DE SEÑALES

Salidas: Alarma, D.Q. (descalificación ambiental), tamper y baja batería.
Indicadores: Alarma, encendido/apagado y baja batería.
Se puede utilizar 2 transmisores vía radio en el emisor y 2 en el receptor o si el transmisor vía radio tiene 2 ó más entradas disponibles, es suficiente un solo transmisor en cada elemento (emisor y receptor).
Válido con casi cualquier transmisor del mercado (la limitación viene dada por el espacio disponible).

Especificaciones:

Modelo		AX-100TFR	AX-200TFR
Rango		30m	60m
Máximo alcance		265m	530m
Método de detección		Detección por interrupción del haz infrarrojo
Frecuencia del haz		Cuatro canales
Periodo de interrupción		Variable entre 50, 100, 250, 500 mseg (4 pasos)
Fuente de alimentación		3.6V 13,0Ah: baterías de litio LSH20 de SAFT
Consumo de corriente		620 μA T: 300 μA + R 320 μA (a 25ºC, 3,6 vdc)	810 μA T: 490 μA + R: 320 μA (a 25ºC, 3,6 VDC)
Vida de la batería	Transmisor	Aproximadamente 5 años	Aproximadamente 3 años
	Receptor		Aproximadamente 5 años
Salida	Salida de alarma	Interruptor estado sólido Forma C: 3,6 VDC, 0,01 A
	Periodo de alarma	2 seg. (±1) nominal
	Salida D.Q.	Interruptor estado sólido Forma A/B: 3,6 VDC, 0,01 A
	Salida de batería baja	Interruptor estado sólido Forma A/B: 3,6 VDC, 0,01 A (Transmisor & receptor)
	Salida tamper frontal	Forma C: 3,6 VDC, 0,01 A se activa cuando se retira la cubierta (sólo el receptor)
	Salida tamper trasera	Forma C: 3,6 VDC, 0,01 A se activa cuando la caja trasera o el chasis se retiran de la instalación
Indicador	Indicador de alarma (Receptor)	(1) Luz encendida: No se recibe el haz IR (2) Luz parpadeante: El haz infrarrojo no se recibe bien (3) Luz apagada: El haz infrarrojo se recibe
	Encendido (Transmisor)	Transmisor encendido: indicador encendido Transmisor apagado: indicador apagado
	Batería baja	Reducción de energía: parpadeo
Temperatura de funcionamiento		-20ºC - +60ºC
Humedad ambiente de funcionamiento		95% (máx.)
Angulo de alineación		±90º Horizontal, ±5º Vertical
Montaje		Interior/exterior, Montaje en pared/poste/columna (serequieren soportes de montaje de la unidad principal opcionales si desea montar las unidades en columna)
Peso		1600 g (Peso total transmisor + receptor, excluyendo los accesorios)
Índice de protección		IP55
