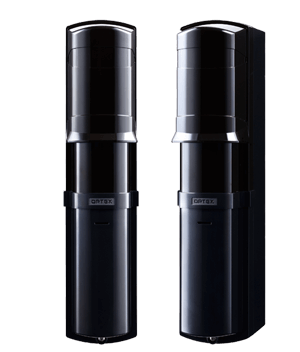

Barrera de infrarrojos SL-100TNR/200TNR

Descripción de la solución perimetral:

BARRERAS IR ACTIVAS DE CORTO ALCANCE VÍA RADIO

La serie SL-TNR proporciona una solución económica y versátil para proteger perímetros de hasta 60m de largo, donde cablear resulta problemático o es poco recomendable.
Tanto el transmisor como el receptor se pueden alimentar mediante baterías, utilizando bien baterías de litio tipo D o bien baterías universales CR123A. Además, el receptor puede ir cableado.

  • SL-100TNR – Alcance 30m
  • SL-200TNR – Alcance 60m


ACCESORIOS OPCIONALES

  • BCU-5: Unidad de batería común
  • CRH-5: Soporte para pilas CR123
  • PCU-5: Transformador
  • SB-D02HP: Pilas de litio tamaño D de la marca VITZRO (la única marca recomendada por el fabricante)
Barrera de infrarrojos SL-100TNR/200TNR
Referencia de Sensor de Seguridad Perimetral Bunker:

SL-100TNR/200TNR

Barrera de infrarrojos SL-100TNR/200TNR
Barrera de infrarrojos SL-100TNR/200TNR
Características de Solución Perimetral Bunker:
  • Funcionamiento mediante Fuentes de alimentación universales.
  • 4 unidades de Pilas de litio tamaño D
  • 16 unidades de pilas de litio CR123A (con el accesorio CRH-5)
  • Funcionamiento cableado del detector a 12-24VDC (con el accesorio PCU-5)
  • Funcionamiento versátil de la señal de alarma.
  • Tecnología de señal IR que transmite el estado de baja batería al receptor.
  • Sustitución de las pilas de forma sencilla (simplificada respecto a otros modelos vía radio)
  • Fácil acceso al soporte de las pilas para cambiarlas.
Especificaciones:

Modelo

SL-100TNR

SL-200TNR

Máximo alcance para detección

30 m

60 m

Máximo alcance de la señal

265 m

530 m

Método de detección

Detección por interrupción de los 2 haces infrarrojos

Selección de frecuencia de los haces

No disponible

Periodo de interrupción

Variable entre 50/100/250/500 ms (4 pasos)

Alimentación

Baterías de litio 3.9 VDC tamaño D
(SB-D02HP fabricadas por VITZROCELL)

Cada transmisor y receptor: 2 unidades
Baterías de litio 3.0 VDC CR123A

Cada transmisor y receptor: 8 unidades (accesorio CRH-5: 2 unidades)

Consumo
(en reposo/a 25°C)

3.9 VDC

Total: Aprox. 500 μA
Transmisor: Aprox. 200 μA
Receptor: Aprox. 300 μA

Total: Aprox. 600 μA
Transmisor: Aprox. 300 μA
Receptor: Aprox.
300 μA

3.0 VDC

Total: Aprox. 6500 μA
Transmisor: Aprox. 200 μA
Receptor: Aprox. 400 μA

Total: Aprox. 700 μA
Transmisor: Aprox. 300 μA
Receptor: Aprox.
400 μA

Vida de las pilas * **

SB-D02HP de VITZROCELL

Transmisor: Aprox. 6 años
Receptor: Aprox. 5 años

Transmisor: Aprox. 5 años
Receptor: Aprox.
5 años

CRH-5
(CR123A de Panasonic)

Transmisor: Aprox. 1.5 años

Receptor: Aprox. 1 año

Transmisor: Aprox. 1 año
Receptor: Aprox.
1 año

Salidas

Salida de Alarma

Interruptor estado sólido forma C: 3.6 VDC, 0.01 A

Periodo de Alarma

2 s (±1)

Salida de baja batería

N.C. (Interruptor estado sólido): 3.6 VDC, 0.01 A

Salida de tamper de la cubierta (Receptor)

N.C. (Interruptor estado sólido): 3.6 VDC, 0.01 A se abre cuando se quita la tapa de la batería.

Indicador LED

Indicado de Alarma

(Receptor)

ON: Haz no recibido
Parpadeo: Haz no recibido con suficiente potencia
OFF: Haz recibido

Indicador de alimentación / baja batería

(Transmisor y Receptor)

ON: Alimentación ON
Parpadeo: reducción de la tensión
OFF: Apagado (sin alimentación)

Temperatura de funcionamiento

-20°C a +60°C

Humedad

95% (Max.)

Ángulo de alineación

±90° Horizontal, ±5° Vertical

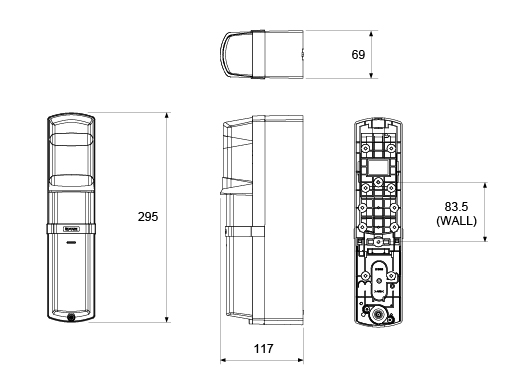

Dimensiones

H x W x D mm : 295 x 69 x 117

Peso

1200 g (Peso total de Transmisor + Receptor, excluidos los accesorios)

Índice de protección IP

IP65

Especificaciones y diseños sujetos a cambios sin previo aviso.
* El dato está basado en la condición de que se utilice a una temperatura ambiente en el rango entre 20 y 25°C.
** Utilizar baterías diferentes a las recomendadas podría acortar la vida de las mismas.
